工业地坪长期承受重载、化学侵蚀及温变应力，磨损、裂缝、起砂等病害难以避免。若放任不管，不仅影响生产环境，更会加速结构劣化。工业地坪维修的首要原则是精准诊断——通过目视与敲击检测，区分表层起砂、浅层剥落与结构性贯穿裂缝，并测量坑洞深度及基层空鼓范围，为后续工法选择提供依据。

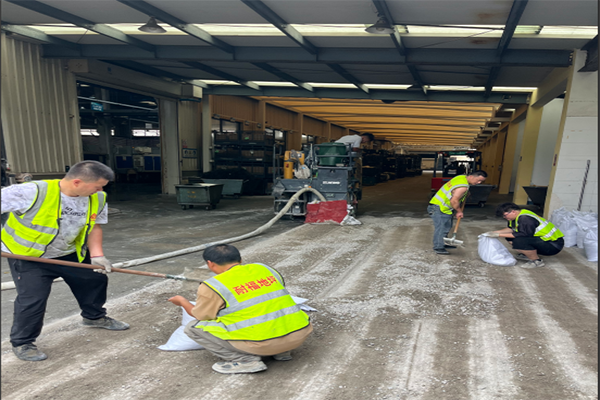

  针对地坪坑洞和裂缝，处理策略截然不同。宽度小于0.5mm的细微裂纹，可采用低粘度树脂渗透封闭；而宽度超3mm的裂缝及坑洞，则需扩缝开槽并清除酥松层。对于深度超过20mm的坑洞，必须分层回填，避免一次性堆填导致收缩开裂。施工前，需用高压水枪或工业吸尘器彻底清理基面，确保无油污、浮灰，并充分润湿但无明水——这一步骤直接影响修复层的界面粘结耐久性。

  材料选型是工业地坪修补成败的核心。通用水泥砂浆固化慢、收缩大，已难满足快节奏生产需求。当前更推荐采用聚合物改性体系，例如耐福地坪提供的快速高强修补砂浆，其含有的特种胶凝组分可在2~4小时内达到通行强度，且具备微膨胀特性，能有效抵消收缩应力。对于化学腐蚀频繁的区域，耐福地坪的环氧修补料则展现出卓越的耐酸碱性能；而对振动载荷较大的通道，聚氨酯弹性修补层更能缓冲冲击。值得注意的是，快速高强修补砂浆不仅适用于坑洞填充，还可用于薄层找平，一次施工厚度可覆盖20mm，大幅简化工序。

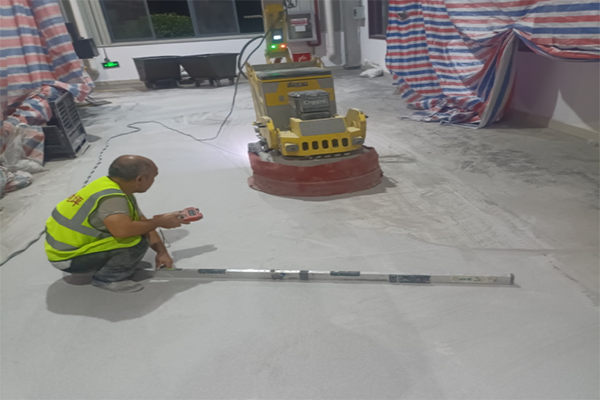

  施工过程需严守工艺参数。修补料拌合应严格按水灰比机械搅拌，静置熟化后再二次搅动，以确保流变均匀。填充地坪坑洞和裂缝时，采用刮尺压实并消泡，边缘处应略高于原地坪，待初凝后打磨平整。大面积起砂区域，可先涂布界面剂，再镘涂快速高强修补砂浆，形成整体耐磨层。每道工序后需覆盖养护膜，控制温湿度，避免急干。耐福地坪的工程实践表明，养护24小时后抗压强度可达30MPa以上，但完全投入使用前仍需进行回弹仪检测及拉拔试验，确保粘结强度不低于1.5MPa。

  养护结束后的质量验收，应重点关注修补区与旧地坪的色泽过渡及接缝平整度。敲击无空鼓声，且硬度满足设计等级，方可视为合格。日常管理中，工业地坪维修应建立巡检档案，对高频损伤点提前做防裂切缝或加铺钢板。而工业地坪修补并非终点，建议结合使用强度定期涂刷密封面层，延长整体寿命。遇到复杂基础沉降导致的反复开裂，需联合结构工程师进行注浆加固，此时快速高强修补砂浆可作为二次灌浆材料，配合锚固钢筋使用。总之，科学诊断、适配材料与规范施工三环紧扣，方能将工业地坪维修的效益最大化，保障生产安全与洁净度要求。

  如果您对以上工业地坪维修方案感兴趣，可免费拨打：400-826-5877，耐福销售团队为您提供及时满意的工业地坪维修方案服务！
